Cablaggio elettrico per LED Bushranger Serie Night Hawk SR

Cablaggio elettrico per LED Bushranger Serie Night Hawk SR

Bushranger Night Hawk - Manuale - Scheda Tecnica

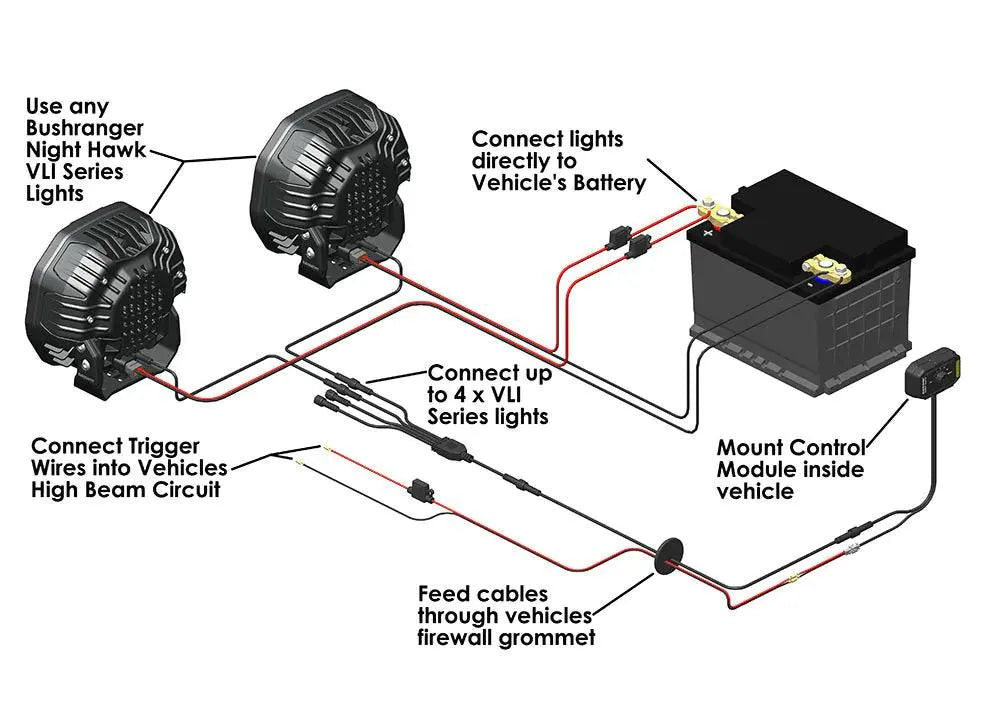

Se pensavi che l'elettronica intelligente fosse già sufficiente, abbiamo fatto un ulteriore passo avanti sviluppando il primo sistema di cablaggio dedicato per luci ausiliarie con commutazione senza relè integrata e funzionalità di controllo della luminosità. Cosa significa questo? Cablaggio più semplice, installazione più facile, maggiore controllo da parte dell'utente e maggiore affidabilità rispetto al tradizionale cablaggio plug and play. Il relè automobilistico da 12 V comunemente utilizzato viene completamente rimosso e sostituito con un moderno relè transistorizzato, integrato nel modulo di controllo e illuminazione. Ogni luce è alimentata direttamente dalla batteria, anziché tramite un relè, il che significa che non ci sono limitazioni di potenza per il sistema di cablaggio, limitazione comune dei tradizionali cablaggi basati su relè. Fino a 4 luci LED in serie Bushranger I VLI Night Hawk possono essere controllati tramite un sistema di cablaggio ed è possibile utilizzare qualsiasi combinazione di modelli/dimensioni.

La funzione di controllo della luminosità consente all'utente di regolare la luminosità di tutte le luci del sistema con 7 diverse impostazioni di intensità luminosa, garantendo il controllo completo in base alle condizioni di guida. In determinate condizioni, la vista può essere notevolmente migliorata riducendo l'intensità della luce proiettata, ad esempio su sentieri boschivi fitti, terreni accidentati o anche durante determinati viaggi in autostrada, dove la luce in eccesso può causare riflessi intensi e affaticamento degli occhi... ora è possibile abbassare l'intensità delle luci ad alta intensità a un livello più confortevole. Utilizzare un secondo sistema di cablaggio per configurare le luci di lavoro/Camping/invertire e controllare l'intensità dell'area illuminata. Hai il controllo totale come mai prima.

• Il moderno sistema di cablaggio a commutazione elettronica offre un'alternativa più semplice, affidabile e intelligente ai tradizionali cablaggi basati su relè.
• Il suo design modulare "Plug & Play" offre versatilità per adattarsi a qualsiasi veicolo e riduce i tempi di installazione rispetto alle installazioni tradizionali con cablaggio.
• Funziona con tutte le luci della serie Bushranger Night Hawk VLI senza limitazione della potenza di ogni luce.
• Il sistema di cablaggio, così come fornito, controlla fino a 2 luci. È in grado di controllare fino a 4 luci della serie VLI contemporaneamente mediante l'uso di cavi di controllo aggiuntivi (venduti separatamente).
• Il controllo della luminosità PWM offre 7 impostazioni di luminosità semplicemente ruotando una manopola.
• La programmazione Soft Start riduce l'affaticamento degli occhi aumentando gradualmente la luminosità entro il primo secondo di funzionamento.
• Il rilevamento automatico della polarità semplifica la connessione al circuito degli abbaglianti e funziona sia sui veicoli con polarità positiva che negativa.
• Gli adattatori per fari Plug & Play, gli adattatori per fusibili e i cavi di controllo aggiuntivi sono disponibili separatamente.

Il kit comprende:

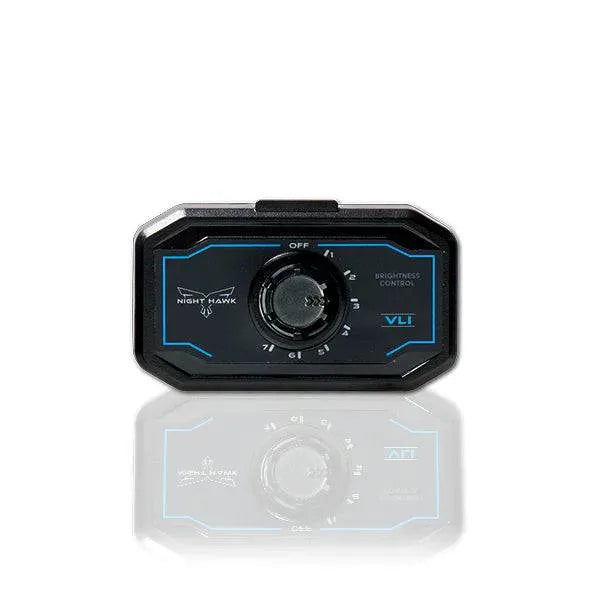

• 1 x Modulo di controllo della luminosità con staffa di montaggio
• 1 x adattatore modulo di controllo
• 1 x Cavo di attivazione (4 m) con mini fusibile a lama
• 1 x Cavo di controllo (3 m)
• 2 x cavi di controllo (1,5 m)
• 1 cavo di distribuzione a 4 vie
• 1 x Adesivo modulo di controllo
• 1 x Cuscinetto adesivo 3M
• 2 x connettori per cavi
• 1 x Mini fusibile a lama di ricambio
• 2 x Viti di fissaggio
• 5 x Fascette per cavi
• 1 x Istruzioni di montaggio

Specifiche tecniche:

• Intervallo di tensione: 10 - 30 V CC
• Consumo di corrente in standby: 20mA
• Capacità di illuminazione (inclusa): collega e controlla fino a 2 luci della serie VLI contemporaneamente
• Capacità di illuminazione (max): collega e controlla fino a 4 luci della serie VLI contemporaneamente
• Controllo della luminosità: 7 posizioni di luminosità + posizione OFF
• Collegamenti del filo di attivazione: connettori a proiettile da 4 mm
• Conformità: CE, UNECE R10
